随着雨季来临，近期很多朋友咨询大流量一体化预制泵站设计说明的问题，今天技术部小编就给大家来详细介绍一下！

一、引言

随着全球气候变化的加剧，雨季的到来往往伴随着更加频繁的降雨和更加严重的洪涝灾害。在这样的背景下，城市排水系统的建设与维护显得尤为重要。而一体化预制泵站作为现代城市排水系统的重要组成部分，其高效、便捷的特点在雨季的雨水提升和排放中发挥着不可或缺的作用。

二、一体化预制泵站的优势

在雨水提升技术中，一体化预制泵站凭借其独特的优势受到了广泛的关注和应用。一体化预制泵站是指将水泵、控制系统、管道等设备集成在一个预制好的泵站内，具有安装方便、占地面积小、运行稳定等优点。具体来说，一体化预制泵站的优势主要体现在以下几个方面：

安装方便：一体化预制泵站采用模块化设计，各部件之间连接紧密，安装过程简单快捷。同时，由于泵站整体预制完成，无需现场浇筑混凝土等繁琐工序，大大缩短了建设周期。

占地面积小：一体化预制泵站采用紧凑型设计，占地面积相对较小。这对于城市用地紧张的地区来说尤为重要，能够在有限的空间内实现高效的雨水提升和排放。

运行稳定：一体化预制泵站配备了先进的控制系统和监测设备，能够实时监测泵站的运行状态和周围环境的变化。同时，泵站内部采用优质材料和先进工艺制造而成，具有较高的耐腐蚀性和耐磨性，能够保证泵站的长期稳定运行。

维护方便：一体化预制泵站的维护相对简单方便。由于各部件之间连接紧密且易于拆卸更换，因此当某个部件出现故障时能够快速进行修复或更换而不会影响整个泵站的运行。

三、一体化预制泵站设计说明

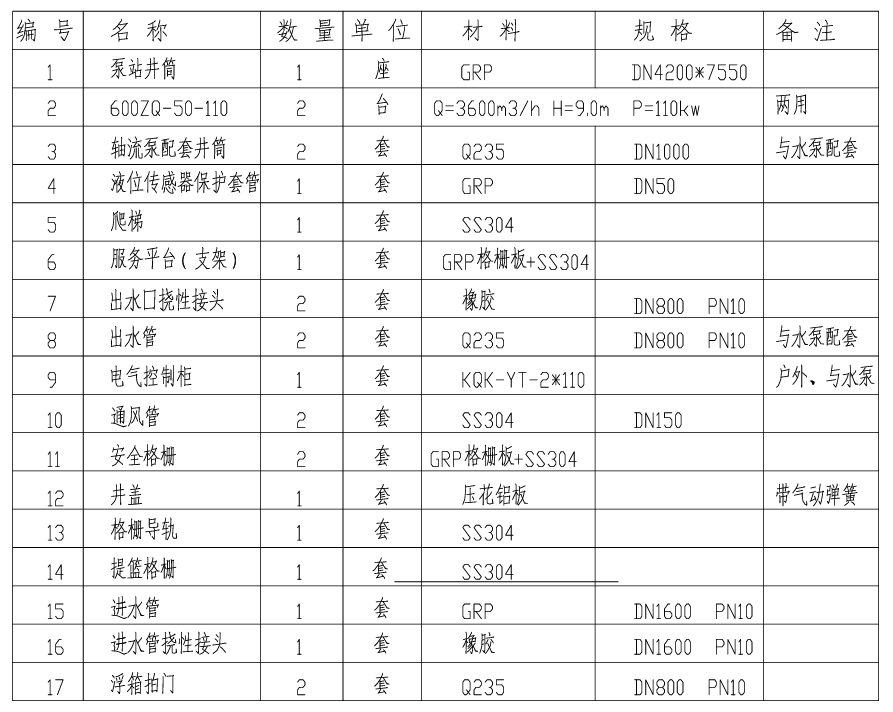

现在我们以单泵流量=1.0m/s,扬程=9.0n，功率=110Kw的一体化预制泵站为例，来给大家具体讲解一下（可参考一体化预制泵站设计说明图）：

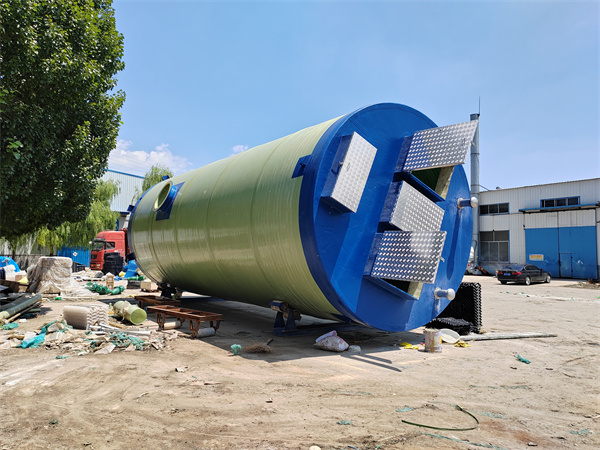

1、一体化预制泵站为成套供应的产品,主要由筒体、潜水轴流泵、格栅、配电系统、整制系纸、通风系统等组成。

2、泵站筒体规格:直径4200mn，高度5580mm，为GPR材质,厚度25mn，共计一套;井筒内设置两套600ZQ-50-110型轴流泵,单泵流量=1.0m/s,扬程=9.0n，功率=110Kw。施工前应复核预制泵站尺寸，以中标设备生产厂家的尺寸为准，生产订货前必须与设计院进行技术交底。

3、一体化泵站控制柜为304不锈钢户外型,防雨防盗,自带PLc装置,双开门,通过GPRS/GSM无线通讯实现泵站的自动报警及远程控制功能。实现无人值守，实时监测水泵运行工况、水位监测，有害气体监测，数据实时传至整制室,将来可通过网络实时传输至数据中心。

4、泵站控制柜操作面板上应设置手动/自动切换开关,并应在控制系统故障时，由操作人员现场启动。

5、水泵运行采用液位自动控制方式:液位信号采用静压式液位传感器,浮球阀开关双重采集方式,信号互为备用。

6、一体化泵站筒体结构设计使用年限为50年，结构安全等级为二级。

7、玻璃钢筒体底基连接采用预埋螺检或者膨胀螺栓连接,具件尺寸需要设备厂家确认。与玻璃钢筒体连接的进、出口管道待简体安装到住后再铺设、布置和连接,一体化预制泵站安装应考虑抗浮,务必二次使用c30混凝土把底部灌浆孔填满填实,使泵站与基础融为一体。待到内部灌浆完毕,需要在底座外部浇筑混凝土不得低于500mm。

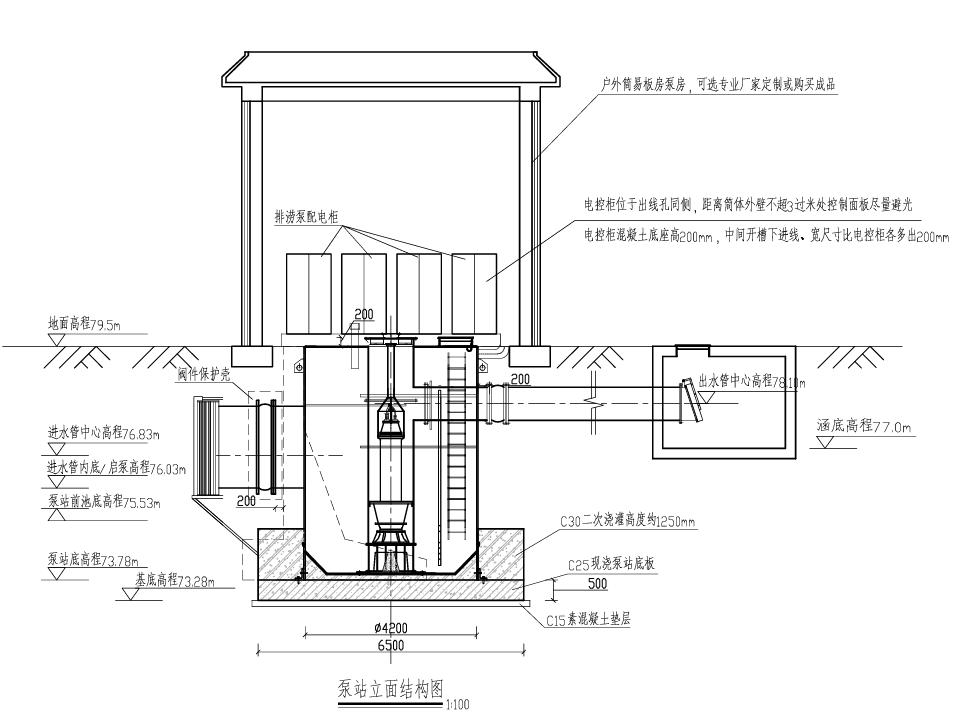

一体化预制泵站设计说明图

8、泵站的顶盖、控制柜、配电箱等应上锁，并应设置清晰的警示标志。

9、在强排泵站连续运行时,每日应对泵站进行巡视,在泵站间歌运行或长期不运行时,应在水位不低于最低水位的情况下,每月至少启动水泵一次,水泵的出水量应正常,相应的水泵运行电压，电流应正常。

10、强排泵站应在每年汛期开始前和汛期结束后至少进行一次井筒和引水建筑物的清淤。

11、强排泵站用电由北侧10KV架空线路上“丅”接引至,箱变前要埋地敷设至高压进线柜。

12、未尽事宜请参照《一体化预制泵站工程技术标准》(CJJ/T 285-2018)、《一体化预制泵站选用与安装》图集执行。

13、请严格按有关规范及规定施工并验收。

四、一体化预制泵站在雨季的应用

在雨季来临之际，一体化预制泵站能够发挥重要作用。首先，通过提升泵等设备将低洼地区的积水迅速抽送到排水管网中，避免积水对城市交通和市民生活的影响。其次，一体化预制泵站还能够根据降雨量的变化自动调节运行参数和排水量确保排水系统的顺畅运行。此外在暴雨等极端天气条件下一体化预制泵站还能够通过增加排水量和提高排水速度等措施有效应对城市内涝等严重问题保障城市的安全运行。

五、案例分析

以某城市为例，该城市在雨季常常面临严重的内涝问题。为了解决这一问题，该城市引入了一体化预制泵站技术，在城市低洼地区建设了多个一体化预制泵站。在雨季来临之际这些泵站能够迅速启动将积水抽送到排水管网中有效避免了城市内涝的发生。同时这些泵站还配备了先进的控制系统和监测设备能够实时监测泵站的运行状态和周围环境的变化确保排水系统的顺畅运行。

随着城市化进程的加快和气候变化的加剧城市排水系统面临着越来越大的挑战。一体化预制泵站作为现代城市排水系统的重要组成部分其高效、便捷的特点在雨季的雨水提升和排放中发挥着不可或缺的作用。未来随着技术的不断进步和应用场景的不断拓展一体化预制泵站将会在城市排水系统中发挥更加重要的作用为保障城市的正常运行和市民的生活质量做出更大的贡献。
