30m³/h重力式一体化净水设备工艺总说明

30m³/h重力式一体化净水设备工艺总说明

一、工艺说明:

1、本图标高以m计标注尺寸以mm计;

2、制水规模:30m³/h，运行时间18h/d:

3、设备型号:HC-30型重力式一体化净水设备,主体材质:SUS304不锈钢;

4、工作介质:河水、水库水等地表水;

5、进水浊度:洪水峰值不大于3000NTU:

6、出水浊度:<1NTN;

7、反应工艺采用微涡絮凝区反应,沉淀工艺采用双层斜管沉淀工艺。滤池采用重力无阀滤池工艺:

8、一体化净水设备主要技术参数如下:

8.1、进水浊度不大于1000NTU(短期不大于3000NTU)，出水浊度小于1NTU:

8.2、设备包含加药、混合、微涡反应、斜管沉淀、过滤、消毒全套工作,出水水质常规指标达到GB5749-2006的相关要求:8.3、反应时间15-20min，沉淀池斜管表面负荷5-7m/m2/xh，滤速8-8.5m/h;

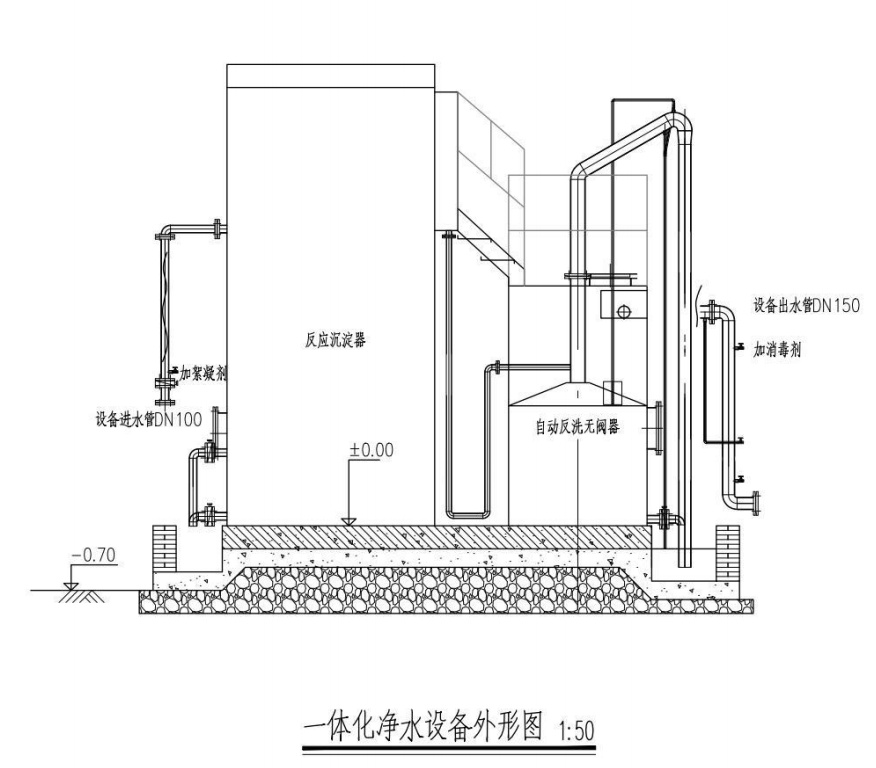

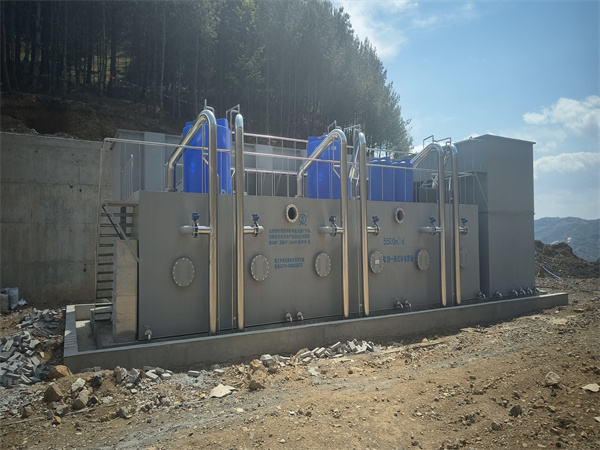

8.4、一体化净水设备采用一体化设计，可以放置在室外，建议搭设彩钢网棚:

8.5、设备配套加药装置、消毒装置放置在加药间内,加药间面积不小于16平,需要220v供电,装机功率不大于5kw。

9、设备设备壁板厚度不低于6mm,底板厚度不低于8mm,其余板厚不低于4mm;

10、设备防腐:内防腐焊接处采用饮水级环氧防腐:内防腐满足涉水卫生许可其余满足《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T17219的规定;

11、在确保絮凝时间、设备总体外形尺寸的前期下,要求厂家进行二次设计并提供二次设计工艺图:

12、要求厂家按上述设备正常运行工况自行核算设备结构强度并对设备最终结构强度负责,同时厂家需提供加强位置示意图

13、整套设备在厂全部预制完成,满足长途整体运输至项目现场(如满足不了整体运输可以采用现场部分拼装);

14、焊缝坡口形式符合GB985、GB986有关规定执行:焊缝按照《钢结构焊缝外形尺寸》GB10854有关规定执行;

15、本设备参照CECS349:2013《一体化给水处理装置应用技术规程》有关规定进行制造、检验和验收:

16、施工规范按GB50236有关规定执行:加工尺寸允许偏差按GB/T1804,未注明误差不得超过土0.5mm;

17、除锈:设备表面达金属光泽、无氧化层、无油污、干净清洁:

18、图纸及说明未尽事宜请按国家现行有关标准施工及验收规范进行。

二、施工说明:

1、图中尺寸单位除标高以m计外,其他均以mm计;制水规模:30m/h;

2、原水符合GB3838《地表水环境质量标准》、《生活饮用水水源水质标准》相关要求:

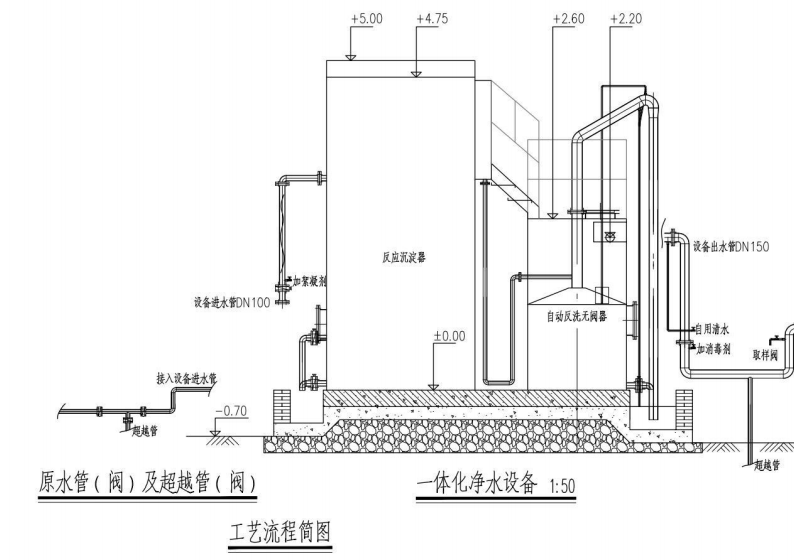

3、标高以设备基础为士0.00,水厂原水进水水头不低于设备基础以上5m,清水池顶平面标高不的超过设备基础2.2m以上:

4、配套设备采用用电加药、消毒、反洗装置:

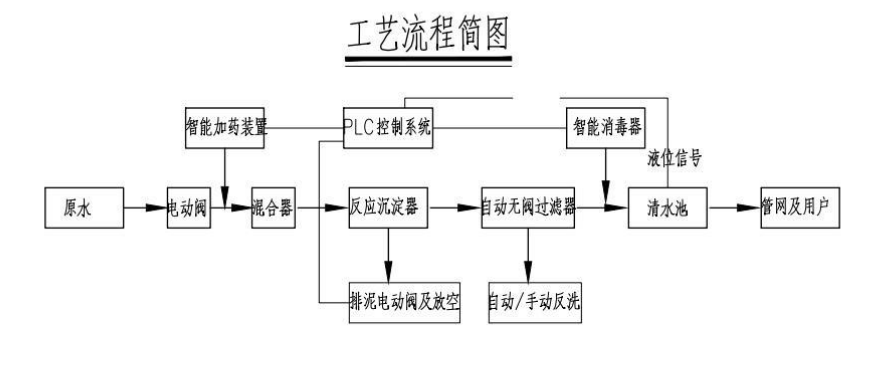

5、一体化净水设备包含进水、加药、混合、网格反应、斜管沉淀、排泥、无阀过滤、自动反洗、消毒、出水等工艺，为全套一体化净水设备

6、一体化净水设备单独设置爬梯,注明安全指示,“严禁进入,禁止攀爬"等字样:

7、设备进水、出水、加药、消毒、反洗、排污、排空等管路必须贴标签,提示操作事项。
