150m3/d一体化污水处理设备设计参数及工艺说明
150m3/d一体化污水处理设备设计参数及工艺说明
一、设计参数
1.1 废水水量:150m3/d24小时连续运转。
1.2 废水水质:COD≤350mg/L BOD≤150mg/L SS≤200mg/L 氨氮 ≤40mg/L
TN≤60mg/L TP≤8mg/L pH=6-9
1.3 出水水质
废水经治理后水质要求达到国家《城镇污水处理厂污染物排放标准》GB/T 18918— 2002中的一级A标准.
COD≤50mg/L
BOD≤10mg/L
氨氮≤5mg/L
TN≤15mg/L TP≤0.5mg/L pH=6-9
二、废水处理工艺

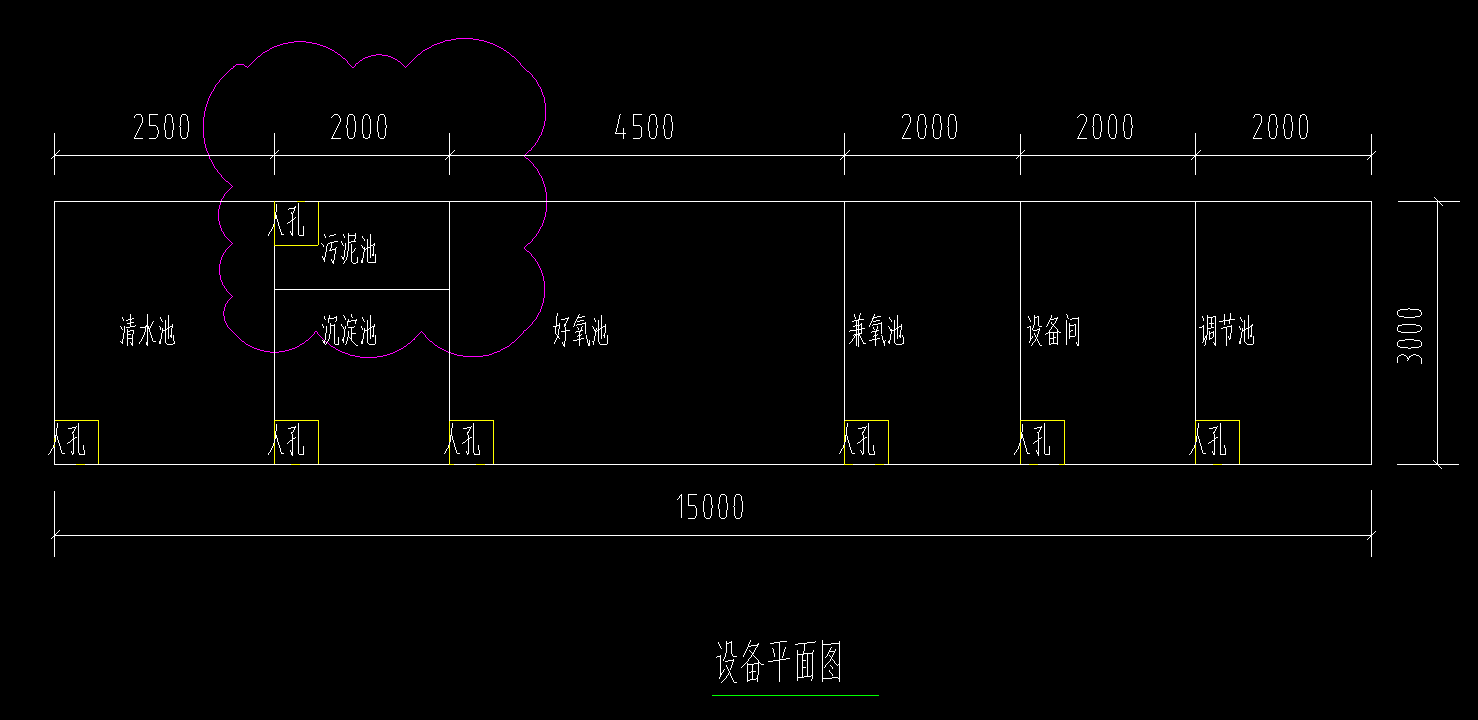

2.1 废水处理工艺流程见图纸。
2.2 流程说明
本工程所处理污水为卫生间杂排水。本工程处理工艺采用A/O+过滤+消毒的三级工艺组合，其中二级处理采用生化法过滤采用多介质过滤器消毒采用次氯酸钠成品。
2.3 一体化废水处理系统
进站污水经格栅去除其中的大颗粒杂物后进入调节池进行水量和水质的均化调节。池内设空气搅拌。
缺氧池内设置专用装置以形成填料床和污泥床通过水解菌和产酸菌等兼性厌氧菌的协同作用降解部分有机物为后续的生物处理创造良好条件同时水解对水中蛔虫卵等病原性微生物也有一定的去除率出水自流入好氧池。
在好氧菌的作用下使废水中的大部分有机物质得到去除。生化池出水后进入二级过滤系统出水进入清水消毒池在消毒池中与消毒剂充分接触并发生反应彻底杀灭水中残留的病菌出水外排。
本系统的缺氧池和生化池的氧源由鼓风机提供。
污水站产生的废气经过碳纤维吸附后高空排放。
三、设备及材料
3.1 水泵和风机选用性能优良、噪音低的优质品牌从源头上降低噪音对环境的影响减少故障和事故的发
生确保污水处理站的稳定、正常的运行保证污水得到最大程度的处理。
3.2 鼓风机送风管水面以上的部分采用钢管水下的部分采用UPVC管。
3.3 自来水管采用PPR管。
3.4 消毒管道采用UPVC管。
3.5 污水提升管、污泥管道采用钢管。
四、设备清单
|
序 |
系统图 |
名 称 及 技 术 规 格 |
型 号 |
数 |
单 |
备 注 |
|
1 |
S1 |
格栅 |
|
1 |
台 |
人工格栅 |
|
|
|
B=5mm |
|
|
|
|
|
2 |
S2 |
调节池一级提升泵 |
|
2 |
台 |
一用一备 |
|
|
|
Q=5m 3 /h,H=10m,N=0.75kW |
WQ-10-10-0.75 |
|
|
|
|
3 |
S3 |
毛发聚集器 |
|
1 |
套 |
|
|
|
|
DN200 |
|
|
|
|
|
4 |
S4 |
污泥泵 |
|
2 |
台 |
|
|
|
|
Q=10m 3 /h,H=10m,N=0.75kW |
WQ-10-10-0.75 |
|
|
|
|
5 |
S5 |
回流泵 |
|
2 |
台 |
一用一备 |
|
|
|
Q=10m 3 /h,H=10m,N=0.75kW |
WQ-10-10-0.75 |
|
|
|
|
6 |
S6 |
二级提升泵 |
|
2 |
台 |
一用一备 |
|
|
|
Q=10m 3 /h,H=25m,N=2.2kW |
ZW15-30-2.2kw |
|
|
|
|
7 |
S7 |
回转风机 |
|
2 |
台 |
一用一备 |
|
|
|
Q=2.9m 3 /min,H=2.5m,N=5.5kW |
HC-80S |
|
|
|
|
8 |
S8 |
组合填料 |
|
1 |
套 |
|
|
|
|
Φ150×3000mm |
|
|
|
|
|
9 |
S9 |
加药装置 |
0.2Kw |
3 |
套 |
|
|
|
|
V=1000L,配套加药泵 |
|
|
|
|
|
10 |
S10 |
除臭系统 |
|
1 |
套 |
|
|
|
|
碳纤维吸附,配套引风机 |
1.5Kw |
|
|
|
|
11 |
S11 |
多介质过滤器 |
|
1 |
套 |
|
|
|
|
Φ800×1600mm |
0.2Kw |
|
|
|
|
12 |
S12 |
电磁流量计 |
|
2 |
台 |
|
|
|
|
DN50 |
|
|
|
|
|
13 |
S13 |
浮球式液位计 |
|
4 |
个 |
|
|
|
|
|
|
|
|
|
|
14 |
S14 |
恒压供水系统 |
|
1 |
套 |
|
|
|
|
Q=10m 3 /h,H=40m,N=5.5kW |
含稳压罐及控制系统 |
|
|
|
|
15 |
S15 |
电控柜 |
装机功率33KW |
1 |
台 |
|
|
|
|
含PLC,12寸触摸屏 |
|
|
|
|
|
16 |
S16 |

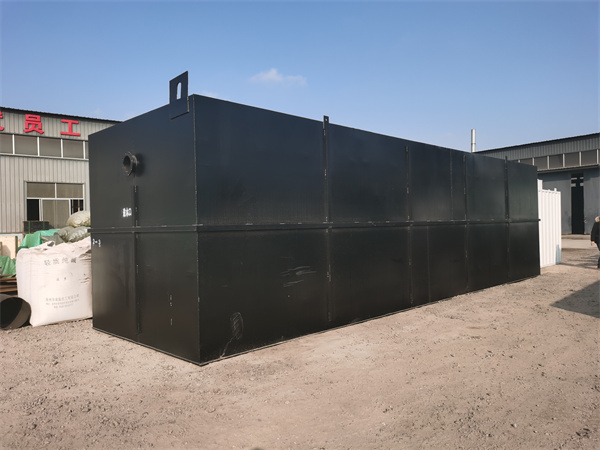

地埋式一体化水处理箱体 |
|
1 |
台 |
|
|
|
|
3*15*3m |
|
|
|
|
|
17 |
S17 |
污水提升泵 |
WQ-6-10-0.55 |
1 |
台 |
|
