一、工艺流程

1、根据待处理废水水质及排放标准，结合现场的具体情况，我们选用了曝气滤池+二氧化氯消毒的处理工艺，工艺流程如图1所示：

2、原污水先经格栅去除漂浮物，再经沉淀池分离泥砂等颗粒物，经调节均匀后泵至BAF进行处理，出水经二氧化氯消毒后达标排放。反冲洗出水回流至沉淀池，沉淀分后的污水循环处理。

二、 工艺设计

1、格栅：采用人工格栅，格栅井规格为1500@60@600(mm)，内设不锈钢格栅一道，栅距10mm。

2、沉淀调节池：采用上流式曝气滤池，地上矩形砼体构造，工艺尺寸2@2@5.7(m)，池体总容积2218m3。

3、采用穿孔管布水布气，气水比为4：1，容积负荷为3kgBOD5/m3#d。选用粒径为(3~6)mm的陶粒滤料，填料层高4m，有效容积16m3。

4、反冲洗方式为气水联合反冲洗方式，反冲气流速为30m/s，反冲洗水流速为25m/s，反冲洗周期为(2~3)d。

5、接触消毒池：采用折板式接触消毒池，接触时间1.5h，二氧化氯投加量为20g/h。主要设备包括污水泵、污泥泵、罗茨风机和电解法二氧化氯发生器。

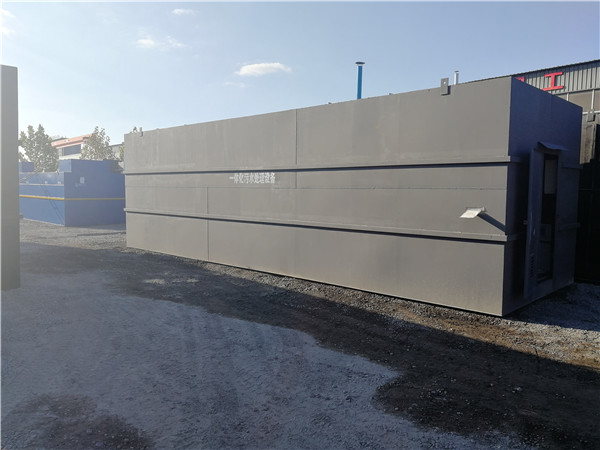

三、番禺区地埋式污水处理设备是以缺氧好氧A/O生物氧化工艺为主，该设备采用氧化法、由初沉池、氧化池、二沉池、池、污泥池、和风机六部分组成外加调节池。

A、调节池（钢砼结构，房建承建）

由于来水标高低，无法直接流入地埋式生活污水处理设备，在生化一体化设备前集水调节池一座。集水池内装有两台潜水泵，将集水池内的废水至一体化污水处理设备。调节池同时起到均化水质和水量的作用。

B、格栅

调节池的废水由泵抽至一体化污水处理设备格栅前，格栅对污水中含有各类漂浮加以拦截。以防止堵塞后续的水泵或处理设备；避免在后续水池内沉淀，检修。格栅规格：1000mm*500mm(长*宽），格栅间隙6mm。

C、生物氧化池（包括一氧池及二氧池）

1、在生物氧化池中，通过鼓风机和微孔曝气器对污水中不断供氧，利用好氧微生物来氧化有机物，使污水中的COD、BOD大大，zui后达到排放。

2、一级氧化池规格：2.4m×4.0m×2.5m（长×宽×高）二级氧化池规格：1.2m×4.0m×2.5m（长×宽×高）。番禺地埋式污水处理设备

3、一级氧化池和二级氧化池底部装有微孔曝气器，微孔曝气规格：Φ215mm。

4、备机房安装有两台鼓风机，负责给氧化池供气。鼓风机功率：2.2kw。

Ｄ、沉淀池

经过生化后的污水进入沉淀池，污水中的悬浮物部分沉降于池底，澄清的污水从沉淀池另一端的溢流堰。沉淀池积累的污泥通过污泥泵回氧化池。沉淀池采用斜板沉淀池的形式，以沉淀效果，水质。

E、污泥池

沉淀池底部的污泥在重力的作用下进入污泥池，污泥池的污泥由污泥泵定期回流至一级生物氧化池，既生化池的污泥量又可以好氧消化掉部分污泥。

F、清水池

池接收来自沉淀池的溢流水。池内投加次溶液，杀灭处理后水中残存的大肠杆菌等有毒有害微生物，。

G、加药装置

加药装置由加药桶及加药泵组成，加药桶装有稀释好的次溶液，浓度约为10%。加药泵为电磁隔膜计量泵，可以调节池电磁隔膜计量泵的向池内加入适量的剂。H、自吸泵

设备机房内安装有两台自吸泵，一用一备。自吸泵根据池的液位情况，自动抽吸池内处理好的清水，将处理完水送至zui终的储水池（房建承建）。
