纤维转盘滤池系统技术参数

纤维转盘滤池系统技术参数

1、概述

纤维转盘滤池系统用于本工程深度处理工艺中的过滤工艺段,污水进入纤维转盘滤池系统,由此水中的飘泥、悬浮物、细小颗粒等物质均被有效地截除,出水SS指标要求达到《城镇污水处理厂主要水污染物排放标准》(DB33/2169-2018)。

2、设备供货清单

编号

设备名称

规格参数

单位

数量

备注

1

纤维转盘系统

8个盘/套

滤盘直径2m,过滤网孔孔径≤10μm

平面过滤介质抗拉强度≥600N/cm

每个滤盘过滤面积≥5.7m2

套

1

滤布材质纤维,使用寿命大于3年

2

纤维转盘中心管

SS304

套

1



3

驱动电机

NA=2.2RPm/min, N=0.55kW

台

1



4

反冲洗泵

Q=30m3/h, H=9m, N=2.2kW

台

1

格兰富、韩国GM、克瑞丰球及同等档次或以上

5

反冲洗电动阀

DN65, N=0.09kW

只

5



6

配套控制箱

含触摸屏及PLC控制系统,PLC可编程器、控制柜及柜内附属设备、相关软件、仪表、阀门控制电路及电源

套

1



7

液位控制器

压力式液位计,0~5m

套

1



8

出水堰板

SS304

套

1



9

进水堰板

SS304

套

1



10

弹性接头

DN65

个

6



11

真空表

配套

台

1



12

止回阀

DN65

个

1



13

排泥管道

DN65

套

1



注:设备清单中所列设备为主要设备,除提供清单中所列设备外,还须根据自己产品的特点和系统要求提供正常运行所必要的其它附属设备或零部件。

3、技术规范

3.1 供货范围

完整的纤维滤布滤池系统设备,包括滤布盘片、反洗泵、旋转驱动电机、可调出水堰板、弹性接头、止回阀、反冲洗电动阀、可调进水堰板、控制箱等和安全运行所必需的附件、紧固件、随机备品备件及满足功能所必需的其它设备及其附件。

应负责所提供的纤维滤布滤池系统设备指导安装、调试工作。

总则:标准化的外观、运行、维修、备品备件及承包人的制造商的服务,所提供的设备必须是一个制造商的最终产品

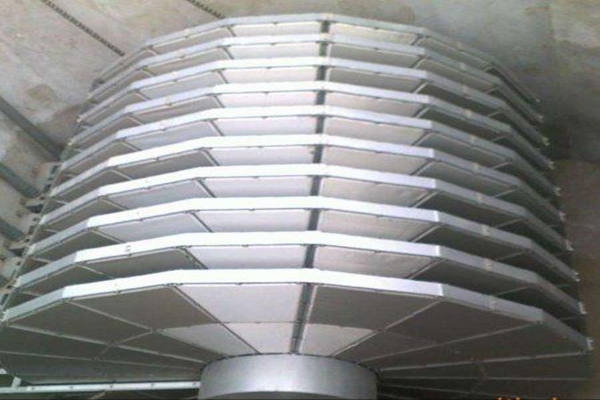

纤维转盘滤池

3.2 提交资料的式样

  ① 提供的技术文件应该正确、完整、清晰易读。

  ② 技术文件全部应当用中文叙述,所有尺寸和单位应当是国际单位(SI)制的。

③ 必须按照业主提交的滤池平剖面图所设计的池体形状进行有效的详细布置和设计,并详细说明系统内设备布置情况及工作原理,且应画出设备平面及剖面图,并应表明所有的设计尺寸、安装尺寸以及功能尺寸要求,且应留出安装、运行及维修所需的空间。

-应提供滤池布置图。

-质量保证措施。

-产品样本、安装手册、运行维修手册(中文本)。

  -安装和操作方法的详细描述及安装精度规定。

  -试运转前的调试及检测要求。

  -应提供配套电机接线图及控制原理图(含控制保护器接线电路)。

3.3 资质及服务

为保障本项目出水悬浮物达标排放,并应按技术规范的要求完成纤维转盘滤池系统的设计、供货、安装及调试等工作,制造商对所供设备各方面的性能、过滤效果以及产品质量负责。

4、系统工艺要求

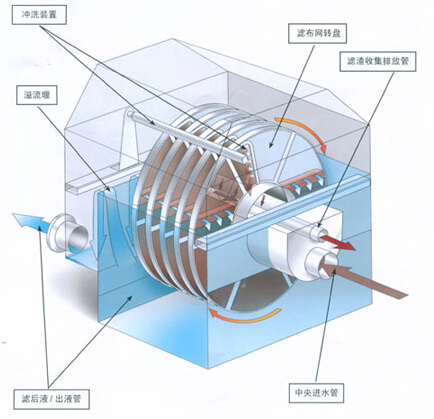

纤维转盘滤池由一系列水平安装的旋转过滤盘组成,每个过滤转盘由以6片扇形过滤板组合而成,转盘上装有可方便拆卸的滤布,滤布材质为纤维,滤布的过滤孔径为10um。

纤维转盘滤池

纤维转盘滤池的运行状态包括:过滤、反冲洗、排泥状态。

① 过滤:污水重力流进入滤池,滤池中设有布水堰。滤布采用全淹没式,污水通过滤布外侧进入,过滤液通过中空管收集,重力流通过出水堰排出滤池。整个过程为连续式。

②清洗:过滤中部分污泥吸附于滤布外侧,逐渐形成污泥层。随着滤布上污泥的积聚,滤布过滤阻力增加,滤池水位逐渐升高。通过压力传感器监测池内液位变化。当该池内液位到达清洗设定值(高水位)时,PLC即可启动反抽吸泵,开始清洗过程。清洗时,滤池可连续过滤。

过滤期间,过滤转盘处于静态,有利于污泥在池底沉积。清洗期间,过滤转盘以一定的速度旋转。抽吸泵负压抽吸滤布表面,吸除滤布上积聚的污泥颗粒,过滤转盘内的水自里向外被同时抽吸,并对滤布起清洗作用。瞬时冲洗面积仅占全过滤转盘面积的1%左右。反冲洗过程为间歇。

清洗时,2个过滤转盘为一组,通过自动切换抽吸泵管道上的反洗泵控制,纤维转盘滤池一个完整的清洗过程中各组的清洗交替进行,其间抽吸泵的工作是连续的。当进水水质突然之间恶化,池内液位迅速上升到反洗液位,清洗时同时启动所有反冲洗泵,可同时对几组过滤转盘进行反冲洗,直至反冲洗周期恢复正常。

③排泥:纤维转盘滤池的过滤转盘下设有斗形池底,以利于池底污泥的收集。污泥池底沉积减少了滤布上的污泥量,可延长过滤时间,减少反洗水量。经过一设定的时间段,PLC启动排泥泵,通过池底穿孔排泥管将污泥回流至厂区排水系统。其中,排泥间隔时间及排泥历时可以调整。

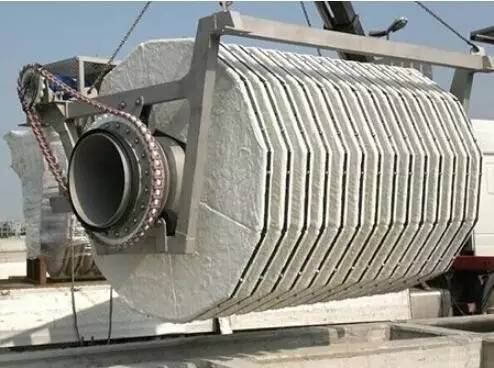

纤维转盘滤池

5、供货设备说明

5.1中心管装置

材料:304不锈钢,厚度≥6mm。

驱动链轮齿:非金属特殊聚合材料。

配件扣件:304不锈钢。

5.2平面介质滤盘

每个滤盘垂直安装在中心管上由6个独立分片组成,每块由ABS材料注射成型一个框架,上面覆以平面过滤介质。每一个分片都能够比较容易的从中心管道上移开,而不使用特殊工具,并允许在装置顶端移动和更换滤布。系统不需要使用特殊工具。

每个滤布滤盘具有大于5.7平方米的有效浸没过滤面积。过滤介质平均网孔直径小于10微米,有效过滤深度大于2mm。

5.3反冲洗及排泥系统

①反冲洗管道系统

一套设备的反冲洗系统由一套反冲管道、反冲洗电动阀等组成。过滤系统包含4个反冲洗电动阀和1个排泥电动阀,法兰连接,不锈钢阀球和阀茎,配备220伏,单相,50Hz开关型电子伺服驱动器。阀开关信号要求反馈至控制系统。

反冲洗系统可根据过滤水头自动冲洗或定时反冲洗,同时可以手动进行反冲洗操作。

②反冲洗泵

形式:离心泵

材料:铸铁泵体、叶轮和轴

流量:30m3/h,

扬程:9m

配套电机功率:2.2kW

电源: 380VAC,50Hz

5.4驱动装置

过滤器包括一个可调节的驱动装置,驱动装置由齿轮箱、驱动齿、驱动链和一个304不锈钢的链条罩组成,(可调节的是指位置调节)。

驱动齿轮:尼龙;

驱动链条:不锈钢,不锈钢插销;

设备运行噪声:小于≤70dB。

驱动电机功率:≤0.55kW。

5.5配套仪表

①高位浮球液位计

浮球液位计包括聚丙烯密封和一个聚氯乙烯三芯电缆。

②压力传感器

传感器作用:探测感知水位,控制反冲洗运行;

材料:不锈钢防护隔膜密封,扩散型硅树脂半导体传感器

输出信号:在0-0.35kg/cm2压力范围内,输出信号为4-20mA。

固定方法:采用聚氯乙烯管稳定。

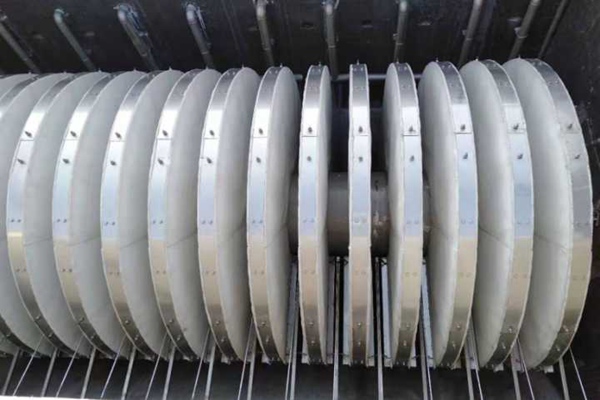

纤维转盘滤池

5.6控制系统

控制系统作用:实行自动控制和手动控制操作;

布线和编程采用国际电气制造业协会的标准。控制系统按照工艺设计要求监视和控制设备运转。控制系统包括下列控制部件:

①控制面板布线和装配

控制箱由专业制造商制造,使用高质量材料和标准进行布线和装配。

控制面板的配线都要装在灰色聚氯乙烯配线导管中。

控制箱门上的装置要采用螺旋状布线,以避免在开关箱门时挤压电线。

②控制系统配置

过滤成套设备电气控制箱1套,每套控制箱控制1套纤维转盘滤池设备,户内型,防护等级IP55。

控制箱工作电源: 380/220V AC,50Hz

起动方式:全压直接启动

配电用的空气开关具有短路及过载保护,并设热保护元件用于电机的过载保护。

控制箱触摸屏设开--停按钮, 自动-手动转换开关, 紧急停车按钮,单项设备的开-停-故障指示,所有控制及保护回路分开,按钮及指示灯相匹配。

所有与机械设备配套的电气控制箱就近设置在机械设备旁。

控制箱能与污水处理厂的中央控制室通讯,通讯方式以太网协议,卖方负责提供以太网接口模块。

控制系统装备一个人机界面提供控制触摸屏,通过触摸屏,操作人员可以监视、调整、控制过滤器的运行状态、设置、报警的数据资料。
