D215型橡胶盘式曝气器技术规范
1、概述
D215型橡胶膜盘式微孔曝气器具有高效传氧效率,是一种自清洁和防堵塞的可变微孔曝气器。由底板、止回阀、曝气薄膜和紧固圈组成。底板进气孔内设有止回阀,底板还应带有一定的圆弧坡度。曝气薄膜应选用高弹性、强韧性和光洁度高的非金属材料,并按圆弧方向布满均匀的微孔,同时膜片下部中心位置带有一半球形结构体用来堵压止回阀出口。系统工作时,风压将止回阀冲开,使膜片上微孔全部张开,空气从微孔中扩充至污水中,以达到充氧目的。系统停止时,风压消失,止回阀关闭,膜片上微孔收缩闭合,有效地防止污水和杂物进入系统。
D215型曝气器的型式为盘式橡胶膜微孔曝气头,曝气膜与支托板、压盖应采用可靠的密封结构,防止曝气膜吹脱。曝气头的使用寿命不少于5年。
D215型曝气器具有自闭防堵塞功能,保证污水不会进入曝气器内。长时间停气后,仍能正常曝气。
D215型曝气头的底盘、压环等表面光滑,无划痕、裂纹。外径偏差为±0.5%。
D215型曝气头与管路的连接应牢固可靠,且易于更换。
总空气分布管的支架在垂直方向±50mm范围内可调。空气分配支管的支撑导架允许空气分配支管纵向移动,具有足够的锚固力,并在垂直方向±35mm范围内可调。池底干管设排空装置。
D215型曝气膜片中心为圆凸止回阀,停止供气时紧贴出气孔,防止污水回流。膜片与支托板采用嵌入式凹槽结构,防止膜片吹脱。
底盘表面光滑、无划痕、裂纹, 曝气器底盘与布气管采用锥形螺纹连接,具有较好的密封性,曝气器具有互换性。
2、曝气器工作参数型号
参数 型号 |
D-215 |
工作气量 |
1~3 m3∕h |
氧利用率 |
>30% |
微孔曝气器数量 |
2050套 |
3、主要零部件材料
底 盘 |
ABS工程塑料 |
压 环 |
ABS工程塑料 |
曝气膜片 |
EPDM(三元乙丙橡胶) |
空气管 |
ABS工程塑料(壁厚:主管≥8mm, 支管≥6mm) |

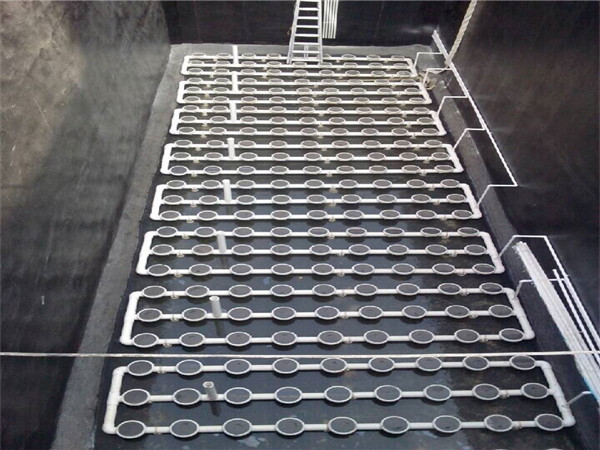

4、安装要求
严格按照安装检验规范进行设备安装。安装范围为水面以下所有曝气系统的安装。安装前将空气干管、支管吹扫干净。
管道的安装应整齐平直,管道应无裂缝,无渗漏现象,管道连接牢固可靠。
安装前必须仔细清理池底,池底水平偏差在±25mm之间。
安装现场的温度不能超过60℃,低温下必须小心操作。
各个曝气器安装时高度偏差必须在±10mm以内。
工程安装结束须使水位保持在离曝气器1000mm以上。
5、优化提升
应根据现场实际情况及施工图资料对曝气系统提出合理化建议,确保供应的设备能满足工艺需求。
