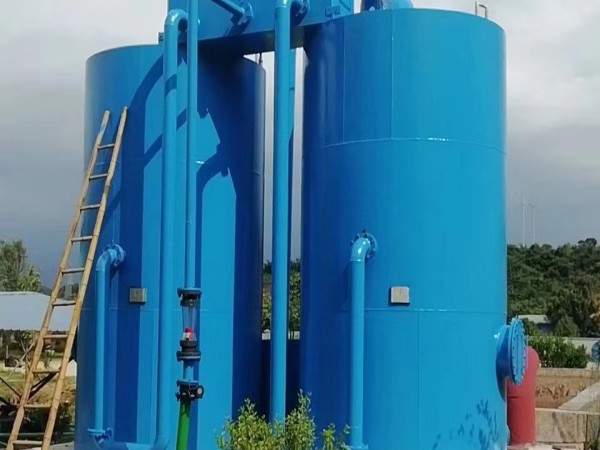

重力无阀过滤器

重力无阀过滤器
  • 重力无阀过滤器

  • 销售热线
    156-5028-2386
  • 售后服务
    133-7108-1766
  • 公司传真
    0536-2201118
  • 微信客服

详细描述

重力无阀过滤器由制造厂制造,以无毒涂料防腐。由制造厂在工厂予制并组焊成几部分,运至现场后,有制造厂人员继续焊接而成,经再次防腐后交付给施工单位接管,装填滤料之后,便可投入试用和运行,大大缩短施工周期,工厂化生产,不受施工季节的影响

一、适用范围

重力无阀过滤器广泛适用于地表水净化(如大中小型景观水、人工河湖、喷泉瀑布等循环水的过滤);地下水除铁除猛;旁流水旁流过滤;生产废水去除悬浮杂质;有机污水经生化处理、二次沉淀池处理之后的后续过滤,以及室内游泳池水的过滤。

重力无阀滤池系列产品中的小规格,采用方形、平顶顶盖,大规格采用圆形,拱顶顶盖,卫生防护条件好,可以露天设置,与钢筋混凝土滤池相比,自重小,可采用沥青砂柔性基础。

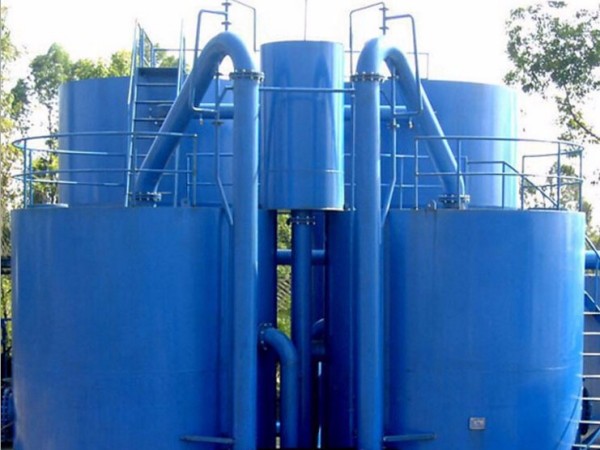

重力无阀过滤器

二、设备工艺

下面让我们来了解一下重力无阀过滤器的工艺吧:

重力无阀过滤器采用小组里排水系统,正向、重力式过滤,以自身清水区的水量,在虹吸水头作用进行反冲洗。

因此,无须像高速过滤器、中速过滤器、机械过滤器以及普通快滤池那样必须设置反冲洗泵货反冲洗水塔。该过滤罐内,采用较多跟数的冲清水管,并布置在各自所在面积图形的形心轴之处。

因此反冲洗水配水均匀,其滤后水再清水区采用跺脚集水槽收集,因此过滤罐就位后,对集水槽堰顶之水平程度适应能力强,因而可以均匀集水。

过滤器的较大规格产品中,与国标图的钢筋混凝土重力式无阀滤池相比,增加了魅族三座式系列(即一座过滤器反冲洗时,由同一组的三座过滤罐供给反冲洗水量)期终水头损失最大控制值也是国标图的1.7m增加了1.5m和1.9m两次档次,为净水厂设计的高程布置提供了方便选择的产品。

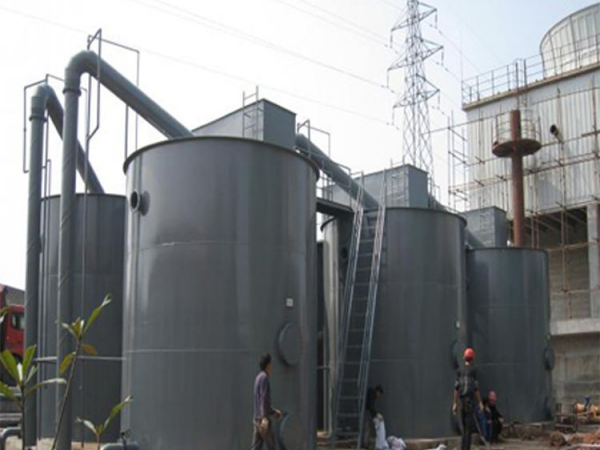

重力无阀过滤器

三、设备特点

重力无阀过滤器的工艺特点如下:

在运行时,过滤-投入反冲洗-终止反冲洗-恢复下一周期的过滤,均自动进行。这种自动,属于水力自动,是水力过程形成的自动,无须人员看管。

因此,改过滤器的进水、出水、反冲洗水的供水、反冲洗废水的排除都无须阀门控制,不需设置如同高速过滤器、中速过滤器、机械过滤器已经普通快滤池(均需设四个以上阀门),无需安装需要精心维护的时间程序控制仪表或过程程序控制仪表。

但在进水罐上应设置阀门,供初次投用时使用,均衡数座过滤罐的进水量;在同组旅馆连通管上需配置阀门,供轮换检修时停止进水用。

以上内容便是本次为大家分享关于重力无阀过滤器的相关信息,希望大家在看完之后能够对该产品有更多的了解。

无阀过滤器广泛应用于地表水净化,循环水旁流过滤,生产废水除悬浮杂质,有机污水经生化和二沉处理后的过滤。

该过滤器主要利用虹吸原理进行定期反冲洗,过滤器进水出水、冲洗及排水均不用阀门,靠水力作用自动运行。

四、工作原理及流程

下面让我们来了解一下无阀过滤器的工作原理及流程吧。

原水经过水管进入滤池通过滤层自上而下的过滤,后进入存水箱,充满后通过出水管入清水池。

滤层不断留悬浮物,造成阻力增加,而促使虹吸管内的水位不断升高,当水位达到虹吸辅助管管口时,水自该管落下,通过抽气管借以带走虹吸下降的空气,当真空度达到一定值时,便发生虹吸作用而使水自下而上通过滤层对滤料进行反冲洗。

重力无阀过滤器

当冲洗水箱水面下降至虹吸破坏管时,空气进入虹吸管,破坏虹吸作用,反冲洗结束,过滤重新开始。

1、过滤流程:

经沉淀或澄清后的清水,经配水槽和U形管进入虹吸上升管,再由顶盖内的布水挡板均匀地分配到滤料层中,水自上而下通过滤料层进行过滤,滤水后由小阻力配水装置进行收集后进入清水区(即出水箱)贮存,当水位上升至出水管时,滤后水自流到清水池。

2、反洗流程:

滤池运行初时比较清洁,随着运行时间的推移而滤层表面颗粒杂质逐渐增多,水头损失也随之增加,水位将沿着虹吸上升管慢慢升高,当水头损失增加到一定程度后,虹吸上升管中的水位上升到虹吸辅助管口并从辅助管口急速流下。

依靠水流的挟气和射流作用及抽气管将虹吸管中的空气带走,使虹吸管形成真空,虹吸上升管中的水就大量地越过管顶沿虹吸下降管落下。即开始了反冲洗过程。

清水区的水经过连通管、集水区和配水装置从下而上冲洗滤料层,当清水区的水位下降到虹吸破坏装置时(约5min左右),虹吸被破坏而冲洗过程结束,过滤又重新开始。

更多关于无阀滤池的相关资料,可关注公司网站(www.wfhbscl.com)!
