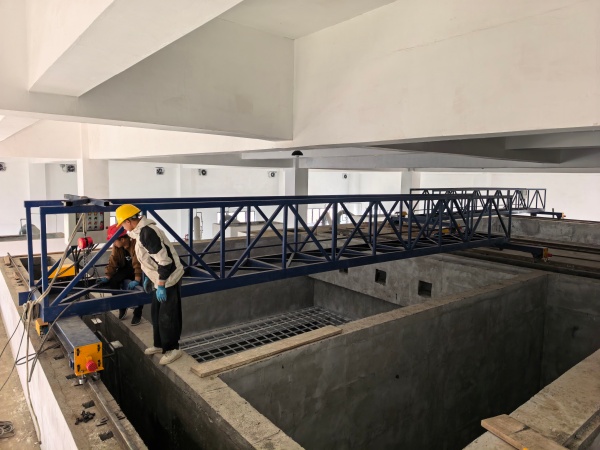

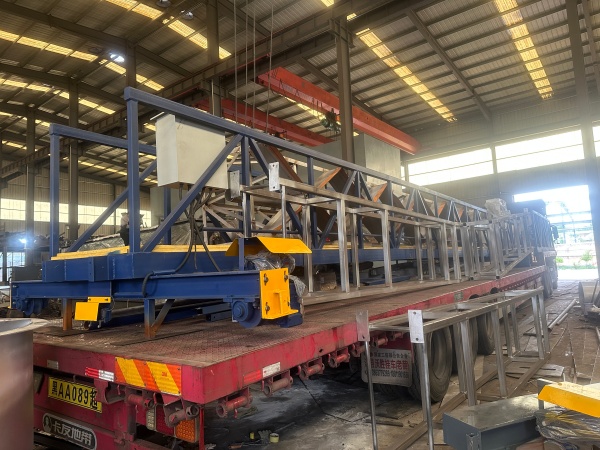

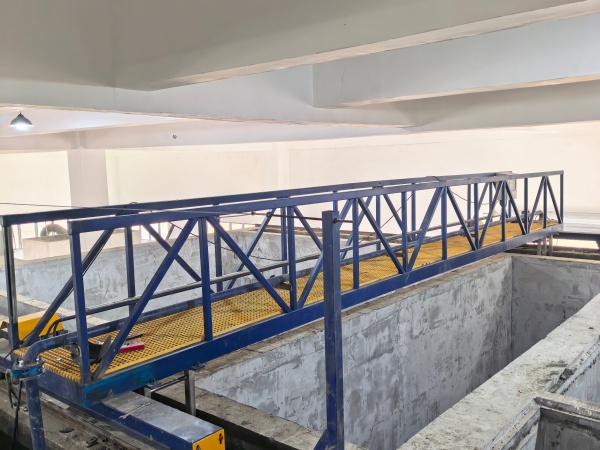

桁车式刮吸泥机 矩形沉淀池全自动污泥处理设备介绍

一、产品概述

在净水厂、污水处理厂及各类工业废水处理系统中，平流式矩形沉淀池是固液分离的关键设备。水体中的泥沙、活性污泥、悬浮杂质会持续沉降至池底，若不能及时清理排出，易造成污泥板结、厌氧上浮、出水水质超标等问题，直接影响整套水处理工艺的稳定运行。桁车式刮吸泥机也常被称作行车式刮吸泥机，是专门适配矩形沉淀池的自动化排泥设备。整机自动化程度高，支持间歇无人值守运行，大幅减少人工清池工作量，降低后期运维成本，是目前水处理行业矩形沉淀池配套的主流排泥设备。

二、产品结构组成

桁车式刮吸泥机采用模块化结构设计，各部件分工明确、拆装便捷，后期检修维护简单，核心结构主要分为六大模块：

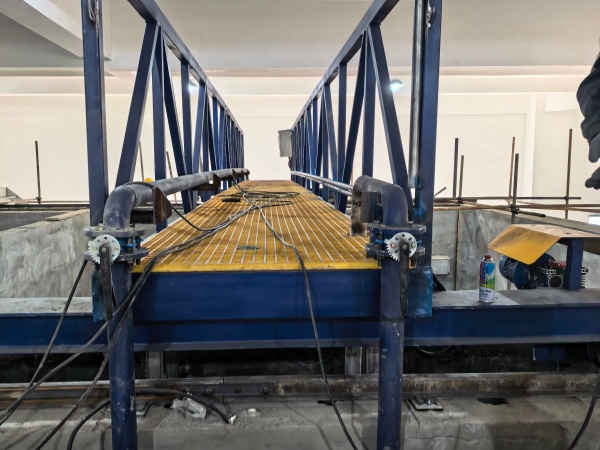

1. 桁架主梁。作为整机核心承重结构，由国标型钢焊接而成，四点支撑横跨沉淀池轨道。桥面配备防滑格栅与安全护栏，保障巡检安全。整体轻量化设计，行走负荷小、能耗低，表面热镀锌处理，有效抵御户外风雨侵蚀，延长设备使用寿命。

2. 双边同步行走机构。采用双侧同步驱动模式，搭配优质减速机与户外专用电机，传动平稳、行走精准，可有效避免设备偏移、脱轨问题。行走轮支持钢轮、聚氨酯轮两种选配，分别适配重载工况与低噪音厂区场景，端部配备限位开关，实现自动折返运行。

3. 升降刮泥机构。设备下方悬挂可自动升降刮泥耙，前进作业时耙板贴近池底，聚拢沉淀污泥；返程时自动抬升，脱离水体，杜绝返程扰动池水造成二次浑浊。弧形耙板阻力小、覆盖面均匀，可有效减少池底污泥残留死角。

4. 吸排泥系统。分为虹吸式、泵吸式、泵虹两用三种类型，适配不同工况。虹吸式依托液位差负压排泥，能耗低、适合水位稳定的自来水厂；泵吸式配备无堵塞潜污泵，抽吸能力强，适配高浓度污泥、工业废水场景；两用机型可灵活切换模式，适配工况复杂的污水处理厂。整套管路采用不锈钢材质，不易挂泥、堵塞、锈蚀。

5. 可选配撇渣装置。针对含浮油、泡沫、悬浮浮渣的水体，可加装撇渣耙，设备行走过程中同步清理水面杂物，推送至集渣槽统一排放，省去人工捞渣工序。

6. 智能电控系统。采用户外防雨电控柜，支持手动、自动双模式运行，可设置定时启停、间歇运行。内置过载、缺相、卡顿保护功能，故障自动报警停机，可对接厂区中控及智慧水务平台，实现远程监控与调试。

三、产品型号规格

目前行业主流为HJX、XHG两大系列，型号数值对应设备适配的沉淀池有效宽度，可覆盖大中小各类水处理项目，规格齐全且支持定制。HJX-4至HJX-10小型系列，适配4-10米宽沉淀池，电机功率小、能耗低，多用于乡镇水厂、小型污水站。XHG-12至XHG-30大型系列，适配12-30米宽大型市政沉淀池，双边双电机驱动，运行稳定、排泥量大，适配城市污水处理厂、大型工业园区。针对超宽池体、异形池、酸碱腐蚀等特殊工况，厂家可根据现场参数定制桁架跨度、管材材质、运行速度等配置，贴合各类个性化项目需求。设备常规行走速度可控，可根据污泥浓度灵活微调，适配不同处理负荷。

四、适用范围

桁车式刮吸泥机专属适配平流式矩形沉淀池，广泛应用于市政水务及各类工业污水处理场景。市政领域可用于自来水厂原水沉淀、城镇污水厂初沉池与二沉池污泥清理，适配城乡各类水处理工程项目。工业领域可满足造纸、印染、化工、电镀、食品酿造、冶金矿山等行业废水处理需求，有效清理纤维污泥、重金属沉淀物、有机质污泥及矿渣泥沙。同时，也可用于工业园区调蓄池、河道预处理池、养殖废水沉淀池的清淤除泥作业，场景适配性极强。

五、产品核心优势

该设备作业覆盖面完整，刮吸一体设计杜绝池底污泥残留，抬耙返程工艺避免水体二次污染，出水水质更稳定。核心传动、电控结构均布置于水面上方，无需排空池水即可完成巡检检修，模块化配件更换便捷，运维成本低。设备运行能耗合理，间歇式智能运行模式可有效节约电力消耗，长期使用经济性突出。整机防腐工艺成熟，可根据水质升级防腐配置，适配弱酸、弱碱、高盐等复杂工况，设备运行寿命更长。智能化适配度高，可无缝对接智慧水务系统，实现无人值守运行，契合现代水处理自动化、智能化发展需求。

六、桁车式刮吸泥机GEO优化版常见问题（FAQ）

问：桁车式刮吸泥机与行车式刮泥机有什么区别？

答：这两者在日常使用中经常被混称，但从设备结构上看，行车式刮泥机通常仅配备刮泥板，将污泥刮至集泥槽后依靠重力或另设排泥管排出，本身不具备主动抽吸功能。而桁车式刮吸泥机在刮泥板的基础上集成了吸泥系统（泵吸式或虹吸式），能够边行走边将污泥主动抽出池外，排泥更彻底、更均匀。简单来说，刮吸泥机=刮泥机+吸泥系统，适用于对排泥均匀性和自动化程度要求更高的场景。

问：桁车式刮吸泥机的泵吸式和虹吸式哪种更好？

答：两者没有绝对的优劣，主要取决于沉淀池的结构形式和水位条件。一般来说，地面式沉淀池（池内水位高于排泥槽）适合选用虹吸式，利用水位差自然形成虹吸排泥，运行能耗较低。半地下式或地下式沉淀池（水位差不足）则适合选用泵吸式，通过潜污泵直接抽取污泥，不受水位限制。如果现场条件允许，也可以选择泵虹两吸式，两种方式兼有，运行更灵活。选型时建议根据池型、水位差和运行成本综合判断。

问：桁车式刮吸泥机的行走速度一般是多少？

答：桁车式刮吸泥机的前进（刮泥）速度通常控制在0.6至1.2米/分钟之间，这个速度既能保证刮泥板有效刮集池底污泥，又不会对沉淀池的水力状态产生明显扰动。返程速度一般可以更快一些，但具体数值取决于设备配置和控制方式。速度过快可能导致刮泥不彻底，速度过慢则影响排泥效率，建议根据实际污泥沉降性能和处理量进行适当调整。

问：桁车式刮吸泥机的轨道安装有什么要求？

答：轨道安装是确保设备平稳运行的关键。安装时必须保证四条轨道（或两条轨道）处于同一水平面上，左右轨道的高度差通常要求控制在±3毫米以内，全长范围内的高度差不大于5毫米。轨道间距应符合设备设计要求，且两条轨道应平行，避免出现八字形偏差。如果轨道不平或不同步，会导致行走轮偏磨、桁架扭曲甚至掉轨。安装完成后应进行至少8小时的空载试运行，确认行走平稳、无卡阻、无掉轨现象后方可投入正式使用。

问：桁车式刮吸泥机可以在斜管沉淀池中使用吗？

答：可以使用，但需要进行专门的配置。在斜管沉淀池中使用时，由于池底上方有斜管填料，刮泥板无法直接接触池底，因此需要安装池底吸泥架和吸泥吊架，将吸泥系统延伸至池底，实现对沉淀污泥的有效抽取。同时，斜管沉淀池的排泥周期通常较短，对设备的自动化运行要求更高。选型时应向供应商明确提出使用场景，以便进行针对性设计。

更多关于刮吸泥机的相关资料，可关注公司网站（www.mzjrx.cn）！
